超纯水设备方案设计指南 第五章 （超）纯水设备价格计算（附公式）

写在前面：距离系列文章上一期超纯水设备方案设计指南 第四章 方案设计已经过去了两个多月，然……（省略300字废话）。关于超纯水设备的成本核算及相关公式讲解，我曾在前文水处理基本知识 纯水设备最终章和水处理基本知识 （超）纯水设备售价计算公式讲解有过分享，阅读前文有助于此文理解。

5.1工艺路线

超纯水的工艺路线相对是固定的，预处理阶段可能因为源水水质的区别有不同选择，核心处理阶段相对固定。电子级超纯水在溶解氧及金属析出方面有更高要求，工艺及价格都需要单独设计及核算。以下工艺基本涵盖现有超纯水处理工艺流程，可根据需要选择即可。

备选/平行工艺说明

加药工艺：还原剂、阻垢剂、pH调节相对常用，灭菌剂、絮凝剂加药按需选择，特别是絮凝剂加药在中小型设备以自来水作为源水时不需要增加。

超滤工艺：搭配盘式过滤器及相应的水泵、清洗系统，较传统机械过滤器更能有效降低源水的SDI、浊度、TOC等指标，搭配或者不搭配(一般简易搭配）活性炭/软化等预处理工艺，为RO提高更稳定的给水水质，可设计更高的膜通量和回收率。

脱气膜装置：可去除溶解二氧化碳及氧气，前者存在碳酸盐平衡，pH调节亦能适当去除，后者是电子领域脱气膜装置主要的去除对象。特别注意UV-TOC脱除器的副产物是二氧化碳和水，会降低产水水质，一般会在其后增加脱气膜或者抛光混床装置以减少二氧化碳带来的影响。

多级抛光装置：进一步确保终端产水达到水质要求，多用于电子行业。

5.2设备参数

有了前文的铺垫，我们按照工艺对系统设备进行逐一分解，我们得到以下经验公式。

灭菌剂加药装置（加药箱+SEKO隔膜泵）：PP材质

1-10T/H，2000元

10-30T/H，3000元

30T/H以上，4000元

计算公式：=IF(A1<=10,2000,IF(AND(A1>10,A1<30），3000,IF(30<=A1,4000,9999)))

备注：A1为过流流量，不是设备终端产水量，下同

阻垢剂、还原剂、絮凝剂加药装置计算公式同上

原水箱：PE材质、普通304材质、卫生级316L材质

PE材质水箱

1-10T/H，400*A1元

10-30T/H，4000元

30T/H以上，6000+20*A1元

计算公式：=IF(A1<=10,400*A1,IF(AND(A1>10,A1<30),4000,IF(30<=A1,6000+20*A1,9999)))

普通304材质水箱

1-10T/H，2000+1500*A1元

10-30T/H，17000元

30T/H以上，22000+50*A1元

计算公式：=IF(A1<=10,2000+1500*A1,IF(AND(A1>10,A1<30),17000,IF(30<=A1,22000+50*A1,9999)))

卫生级316L材质水箱

1-10T/H，3000+2500*A1元

10-30T/H，28000元

30T/H以上，38000+80*A1元

计算公式：=IF(A1<=10,3000+2500*A1,IF(AND(A1>10,A1<30),28000,IF(30<=A1,38000+80*A1,9999)))

原水泵（增压泵/输送泵，非变频，H=30/40m）：南方泵、格兰富

南方泵（型号仅供参考，下同）

1-2T/H，CHL2-4,790元

3-4T/H，CHL4-4,910元

5-10T/H，CHL8-4,1670元

11-15T/H，CHL12-4,2205元

。。。。。

计算公式：=600+150*A1元

格兰富泵

1-2T/H，3699元

3-4T/H，5360元

5-10T/H，7025元

11-15T/H，10570元

。。。。。

计算公式：=3000+600*A1元

机械过滤器（多介质过滤器/石英砂过滤器、活性炭过滤器、软化器）：玻璃钢材质、碳钢材质、不锈钢材质

玻璃钢材质（加多路阀，软化略贵）

1T/H, 1254, 280元+308元

3T/H，1465，400元+398元

6T/H，2475，1260元+1308元

9T/H，3078，1820元+1308元

12T/H，3278，2560元+1980元

24T/H，4094，4060元+3480元

。。。。

基础计算公式：=300+350*A1元，可得一下计算结果

石英砂过滤器（玻璃钢，含填料）=300+370*A1元

多介质过滤器（玻璃钢，含填料）=300+390*A1元

活性炭过滤器（玻璃钢，含填料）=300+400*A1元

软化器（玻璃钢，含填料）=300+510*A1元

碳钢材质（加多路阀）

1T/H, 300*1200,1500元+308元

3T/H，400*1500，2180元+398元

6T/H，600*1500，5250元+1308元

9T/H，800*1500，6500元+1308元

12T/H，1000*1500，8760元+1980元

24T/H，1400*1500，13700元+3480元

。。。。

基础计算公式：=1200+650*A1元，可得一下计算结果

石英砂过滤器（碳钢，含填料）=1200+670*A1元

多介质过滤器（碳钢，含填料）=1200+690*A1元

活性炭过滤器（碳钢，含填料）=1200+700*A1元

软化器（玻璃钢，含填料）=1200+810*A1元

304不锈钢材质（加多路阀）

1T/H, 300*1200, 2530元+308元

3T/H，400*1500，3880元+398元

6T/H，600*1500，8250元+1308元

9T/H，800*1500，10000元+1308元

12T/H，1000*1500，13600元+1980元

24T/H，1400*1500，26700元+3480元

。。。。

基础计算公式：=1800+1150*A1元，可得一下计算结果

石英砂过滤器（碳钢，含填料）=1800+1170*A1元

多介质过滤器（碳钢，含填料）=1800+1490*A1元

活性炭过滤器（碳钢，含填料）=1800+1500*A1元

软化器（玻璃钢，含填料）=1800+1510*A1元

精密过滤器（袋式过滤器/滤芯过滤器）

袋式过滤器：单袋一号袋过流量15T/H，单袋二号袋过流量30T/H，参考价格如下：

单袋一号袋（普通法兰）961.00元

单袋二号袋（普通法兰）1156.00元

2袋（普通法兰）4303.00元

3袋（普通法兰）4745.00元

4袋（普通法兰）5925.00元

5袋（普通法兰）6998.00元

6袋（普通法兰）8660.00元

计算公式=IF(A1<=15,961,IF(AND(A1>15,A1<=30),1156,IF(AND(A1>30,A1<=60),4303,IF(A1>60,4745,9999))))

滤芯过滤器（0.1-10微米）：PP熔喷滤芯过滤器，5μm精度设计时按照20寸单支过流量0.5T/H（约10-15L/min，设计最高流速60L/min）,40寸单支过流量1T/H更为稳妥。

滤芯过滤器容器参考价格如下：

10寸3芯（1.5吨）280.00元

10寸5芯（2.5吨）330.00元

20寸3芯（3吨）340.00元

20寸5芯（5吨）380.00元

20寸7芯（7吨）525.00元

30寸5芯（7.5吨）515.00元

30寸7芯（10.5吨）600.00元

40寸5芯（10吨）620.00元

40寸7芯(14吨）780.00元

40寸10芯（20吨）1760.00元

40寸15芯（30吨）2680.00元

40寸20芯（40吨）3750.00元

40寸27芯（50吨）3980.00元

40寸36芯（60吨）4960.00元

40寸40芯（80吨）5700.00元

40寸50芯（100吨）6280.00元

计算公式=200+125*A1元

高压泵（反渗透高压泵，H=100/110m）：南方泵、格兰富

南方泵

1-2T/H，CDL2-11,1620元

3-4T/H，CDL4-12,1740元

5-10T/H，CDL8-10,3155元

11-15T/H，CDL12-10,4015元

。。。。。

计算公式：=1250+250*A1元

格兰富泵

1-2T/H，9666元

3-4T/H，11815元

5-10T/H，20229元

11-15T/H，24683元

。。。。。

计算公式：=6500+1500*A1元

RO装置（压力容器/膜壳）

压力容器：RO的膜壳一般有R8040-N（1-7），配置的时候往往取整数倍，或者膜壳总容量略大于实际膜总数。

膜壳单价如下：

玻璃钢8040-1/7分别为：1600,1940,2270,2610,2945,3280,3620

304不锈钢8040-1/6分别为：2340,3220,4100,4980，5860,6730

膜壳的数量=A1/型号N，取整数。比如：

膜壳的线性公式

单支玻璃钢：1260+340*A1

多支玻璃钢：1260+340*A1+1260*⌊A1/N-1⌋（向上取整，下同），N为膜壳规格

单支304SUS：1460+880*A1

多支304SUS：1460+880*A1+1460⌊A1/N-1⌋，N为膜壳规格

多支膜壳公式适用单只膜壳，所以公式可以统一为多支膜壳公式

玻璃钢膜壳计算公式=340*A1+1260*ROUNDUP(A1/5.5,0)

不锈钢膜壳计算公式=880*A1+1460*ROUNDUP(A1/5.5,0)

RO装置（RO膜）：汇通（时代沃顿）、陶氏DOW

汇通8040：2200*A1

陶氏8040：3400*A1

UV杀菌器：实德/伯纳、Trojan特洁安等

实德/伯纳：700+350*A1元

Trojan特洁安：贵，建议单独询价

EDI装置:艾孚尔/东大、VS西门子等

艾孚尔/东大：9000+3500X

西门子：15000+7000X

国产EDI计算公式=3500*A1+9000*ROUNDUP(A1/5.5,0)

西门子EDI计算公式=7000*A1+15000*ROUNDUP(A1/5.5,0)

氮封水箱：玻璃钢氮封、不锈钢氮封

玻璃钢氮封水箱：7000+600*A1元

计算公式=IF(A1<=10,7000+600*A1,IF(AND(A1>10,A1<30),13000,IF(30<=A1,19000,9999)))

不锈钢氮封水箱：9000+2000*A1元

计算公式=IF(A1<=10,9000+2000*A1,IF(AND(A1>10,A1<30),29000,IF(30<=A1,49000,9999)))

TOC脱除器：实德/伯纳、Trojan特洁安等

实德/伯纳：900+400*A1元

Trojan特洁安：贵，建议单独询价

抛光混床：争光、罗门哈斯等

争光树脂：300+1050*A1元，

罗门哈斯：300+1930*A1元，

仪器仪表：思派电子、GF等

思派电子：2000/套

GF：6500/套

电器电控：永宏、西门子等

永宏：=IF(A1<=10,2500+250*A1,IF(AND(A1>10,A1<30),5000,IF(30<=A1,10000+100*A1,99999)))

西门子：=IF(A1<=10,5000+500*A1,IF(AND(A1>10,A1<30),10000,IF(30<=A1,20000+200*A1,99999)))

。。。。。循环管路及微超滤预处理平衡工艺计算公式略，在表格中适当体现。

5.3表格使用

调整版本的价格计算公式整体比以前的简易版本复杂，相对约束条件也明显更多，但是同样的灵活性及准确性也更高，相关的参数，目前正在内部调整中，预计到月底就能完善好参数细节。

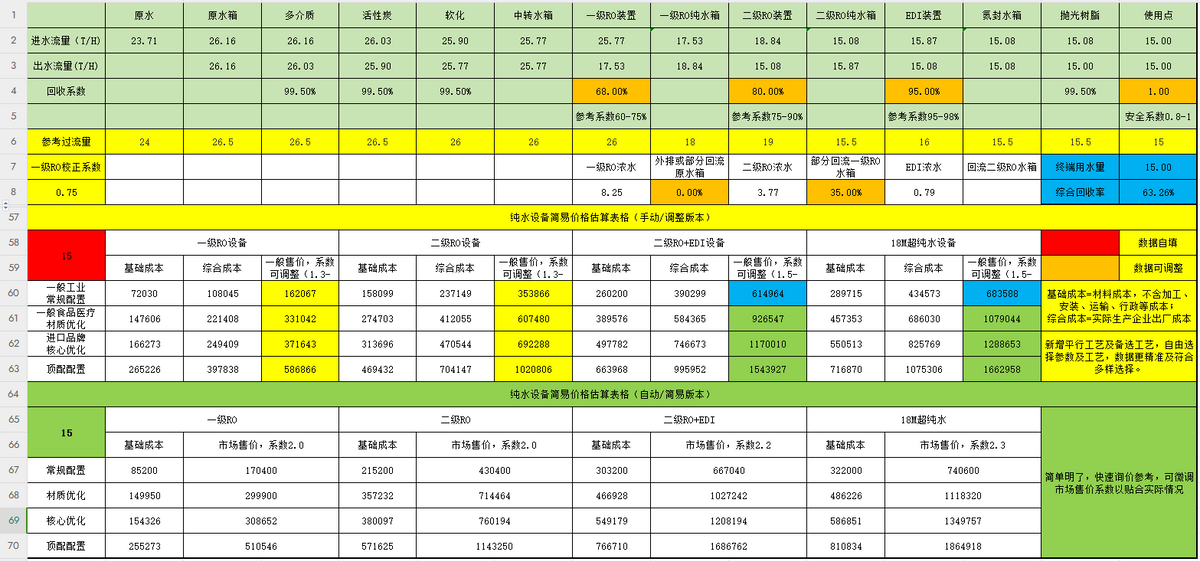

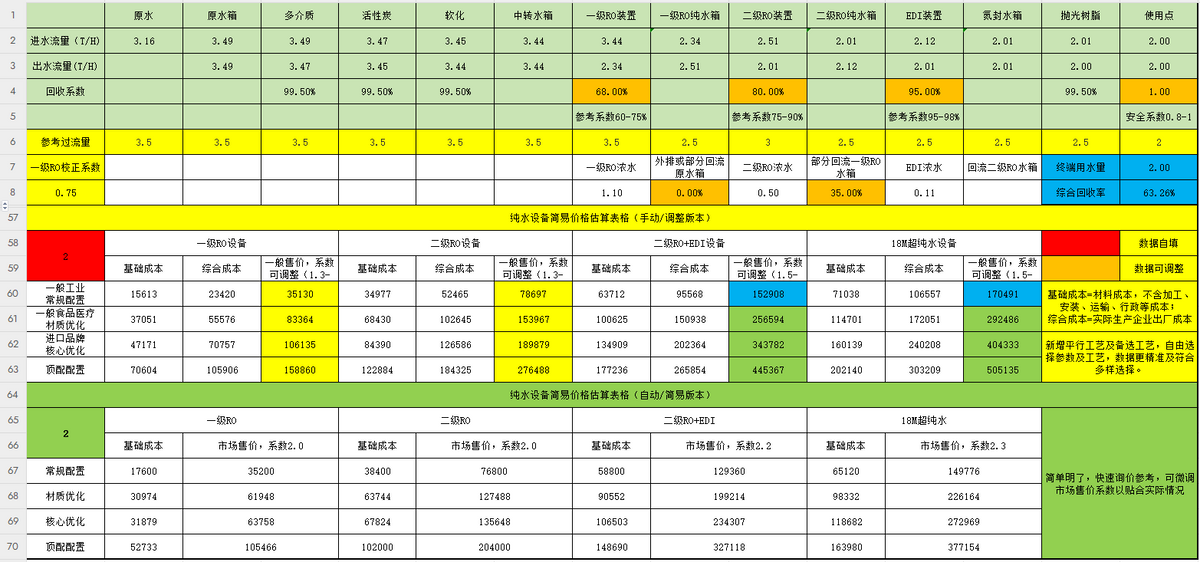

上面是两张试验截图，仅供参考。特别注意，相对于简易版本只需要选择设备规格一个参数，当下完善版本参数设置较多，中间目录截图不方便都隐藏了。
