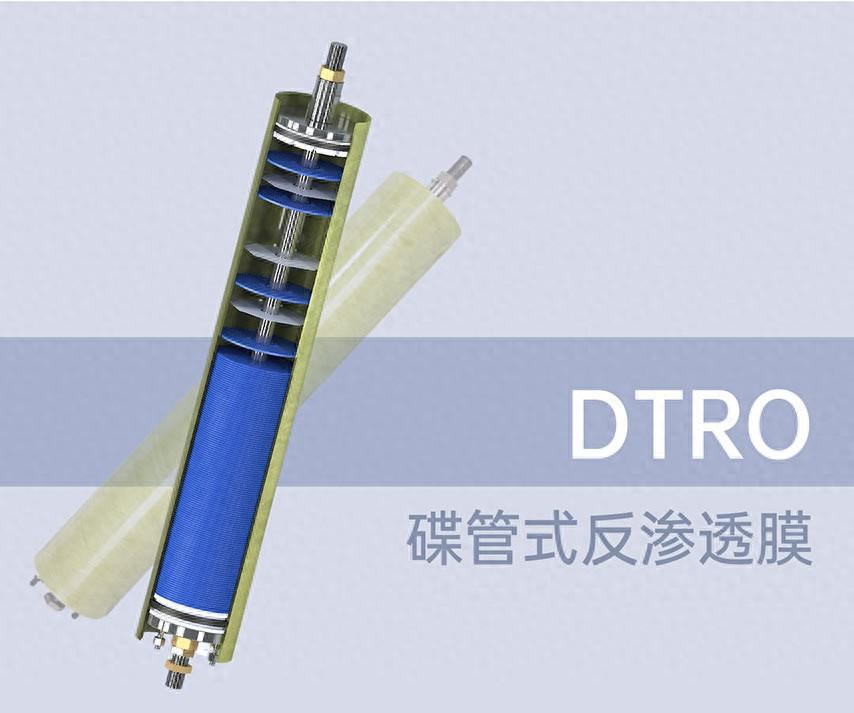

DTRO碟管式反渗透膜科普

DTRO碟管式反渗透膜-起源

DTRO碟管式反渗透膜是一款可以实现高浓度（高盐、高有机物等）料液处理、回收、达标排放和实现废水浓缩减量的一款膜产品，它是反渗透的一种形式。

DTRO产品所在工艺段一般为高盐、高有机物废水的浓缩 减量环节，其前端处理工艺可包含絮凝、沉淀（气浮）、砂滤、超滤（软化）、反渗透等，后端处理工艺一般为蒸发等。

DTRO碟管式反渗透膜-适用范围

DTRO碟管式反渗透膜-特点

DTRO碟管式反渗透膜具备以下四大特点：

①耐"四高":

• 耐高压 :75~160bar
• 耐高SDI :(SDI污染指数)<15
• 耐高COD :1000~20000mg/L
• 耐高TDS :2000~80000mg/L

②强抗污:

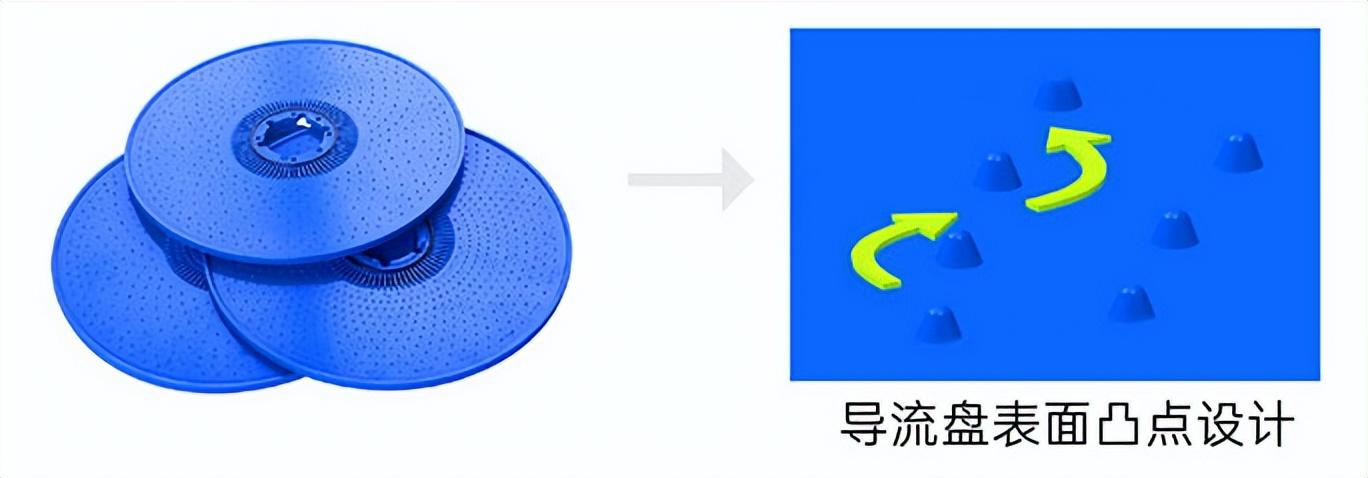

• 凸点式宽流道：

导流盘采用独特凸点和湍流优化设计,开放式流道增大表面流速(雷诺系数≥5000,是卷式膜的3-5倍)可避免固体物在表面滞留,具有自清洁功能。有效降低浓差极化。

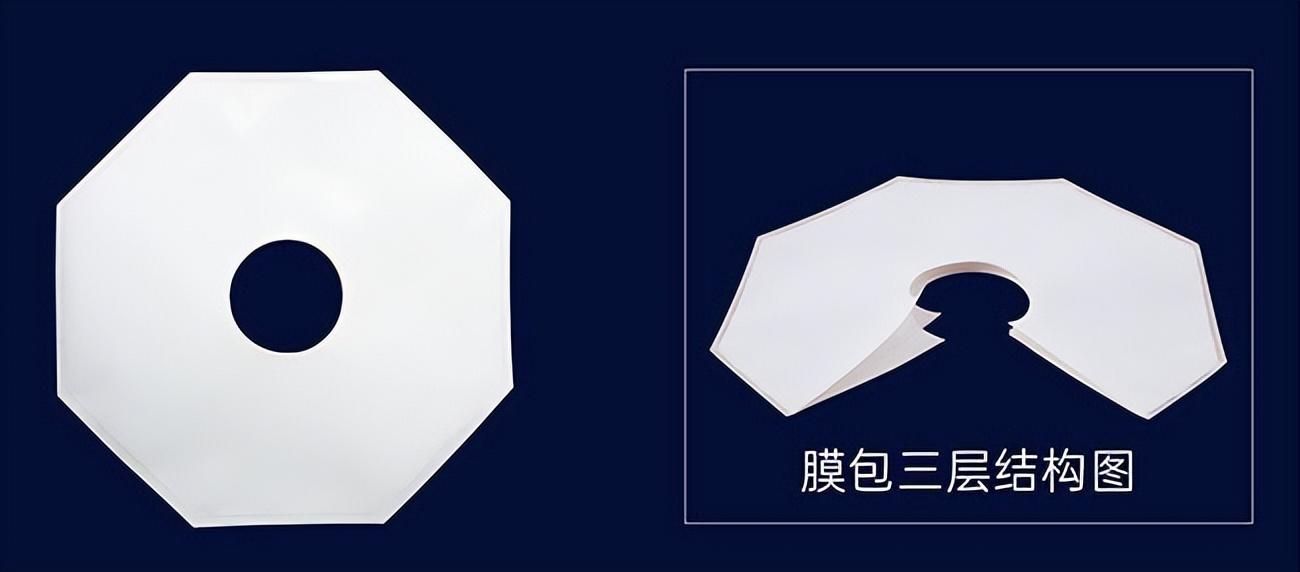

• 八角结构膜包 :

高压运行过程中,专利八角结构设计致受力点不均匀,在水流冲击作用下会产生高频振动,带动水流形成'S'流向全湍流不断冲刷,避免造成污染和结垢。

③低成本:

• 采用标准化、模块化配置,轻松组装和拆卸。
• 清洗便捷,性能参数恢复好。
• 维护简单,可单独更换和重复利用。
• 膜组件使用寿命长。

④适应性强:

• 高压设备,回收率高达90%以上。
• 稳定产水品,单套处理量达5~100m3/h。

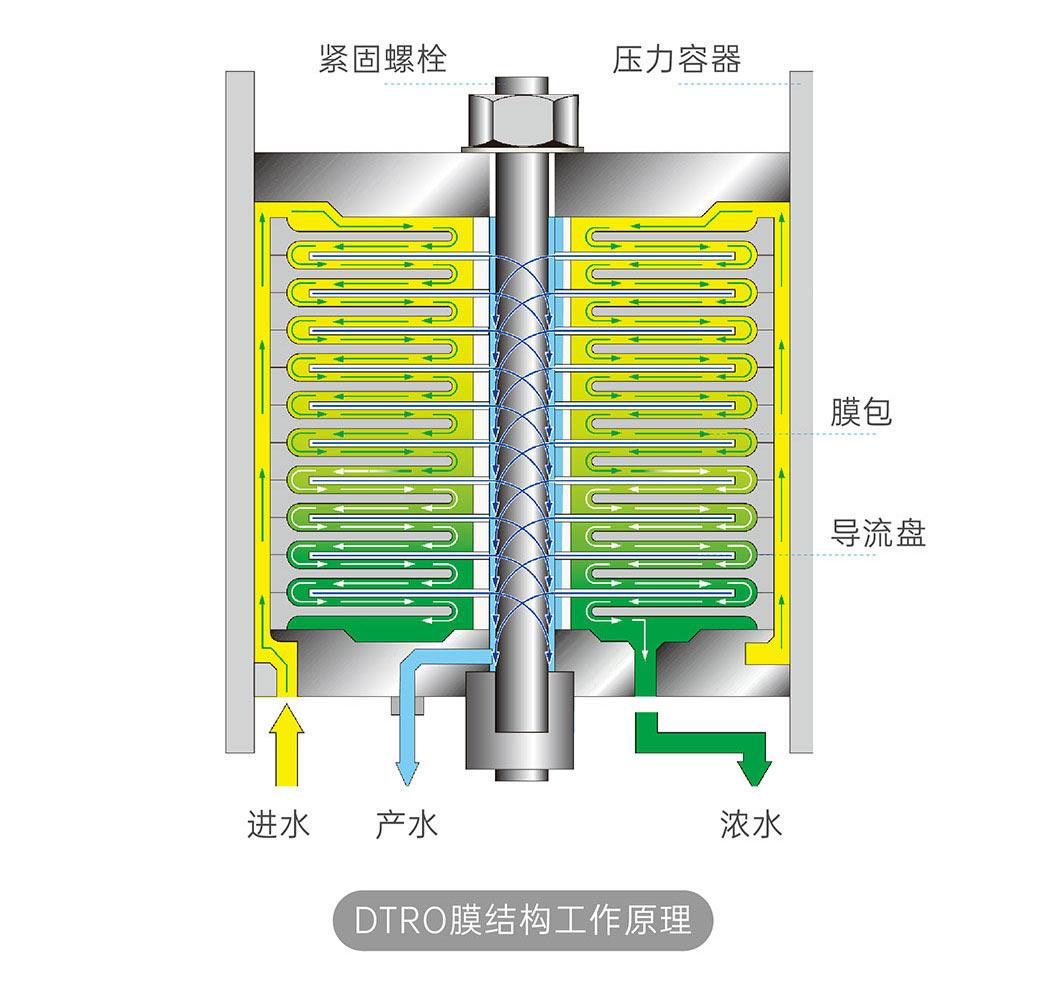

DTRO碟管式反渗透膜-结构

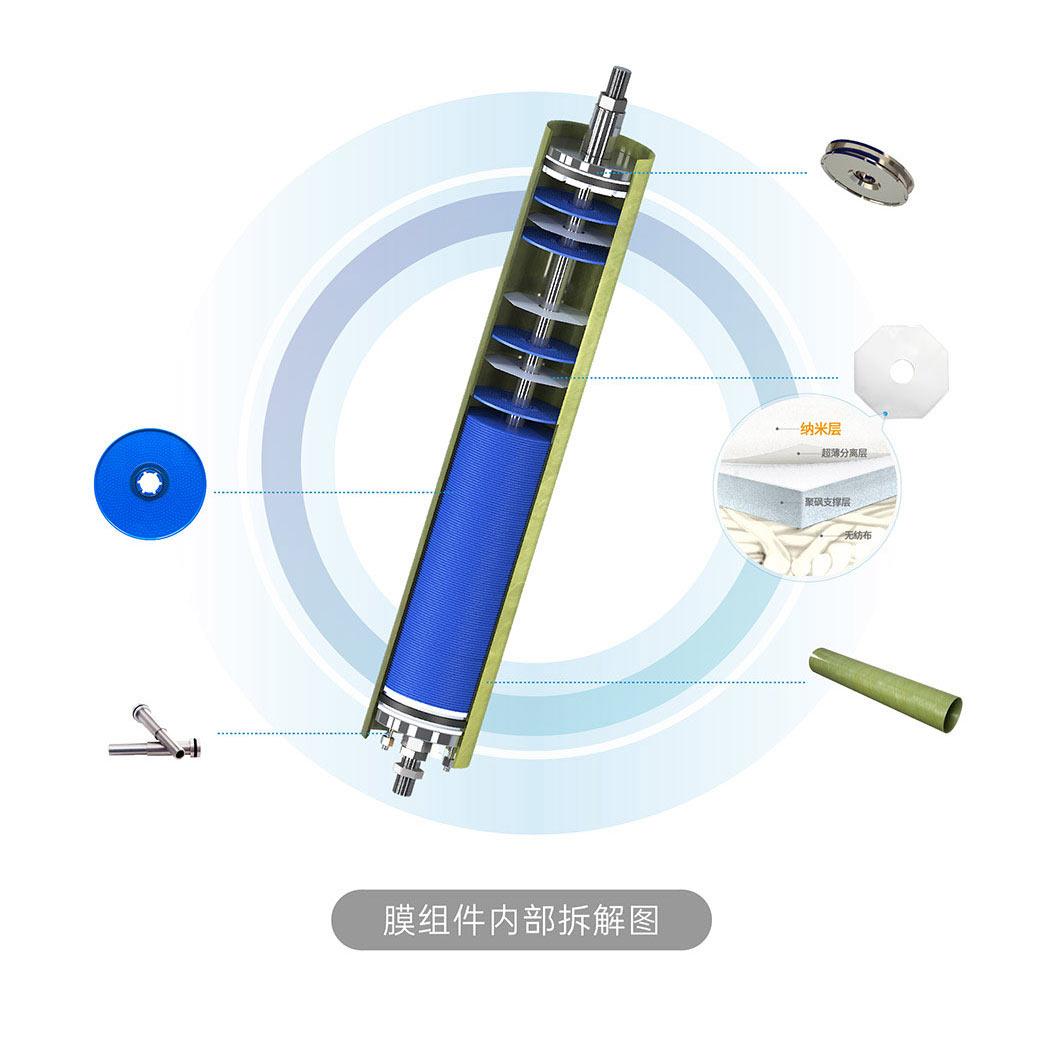

DTRO膜柱是将反渗透膜片和导流盘叠放在一起,通过中心拉杆和端板进行固定,再置入耐压膜壳中形成的。其主要零部件构成包含: 承压螺母、产水接头、进出水接头、上下承压法兰、上下过水法兰、膜壳、中心杆、导流盘、膜包等。

一体式DTRO膜组件主要是由承压螺母、产水接头、进出水接头、上下承压法兰、上下过水法兰、膜壳、中心杆、导流盘、膜包等零部件构成。

• 一体化 :将承压法兰跟过水法兰合并为一体,兼顾承压与过流的功能。
• 耐腐蚀 :采用双相钢材质,在提升整体耐腐蚀性能的同时,更方便了拆装。
• 承压强 :一体式产水套作为产水通道部件及承压部件,采用双相钢材质,与一体式过水法兰配套。

DTRO碟管式反渗透膜-参数表

DTRO碟管式反渗透膜-工艺流程

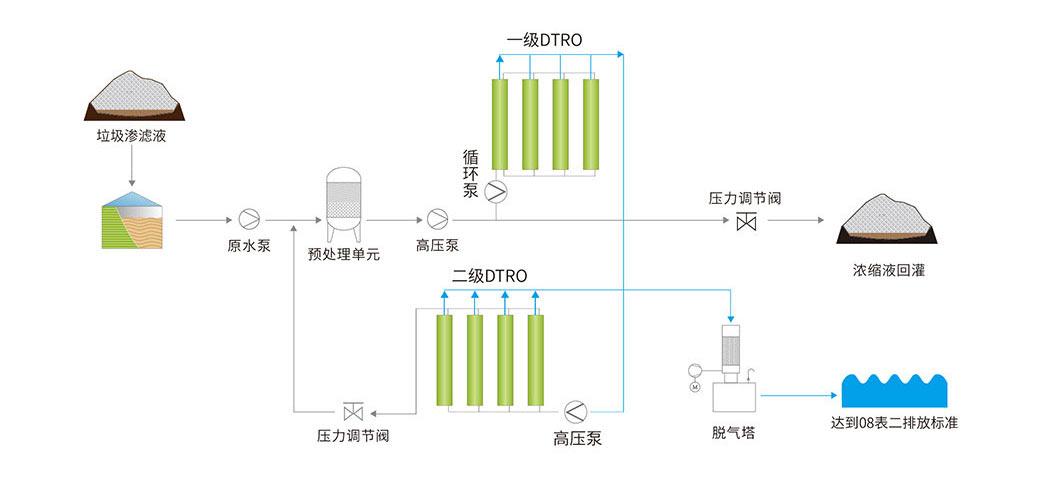

渗滤液两级DTRO工艺是目前业内多数填埋场和焚烧厂优先选择的处理工艺。具有稳定的产水品质,可实现渗滤液70%以上的回收率。

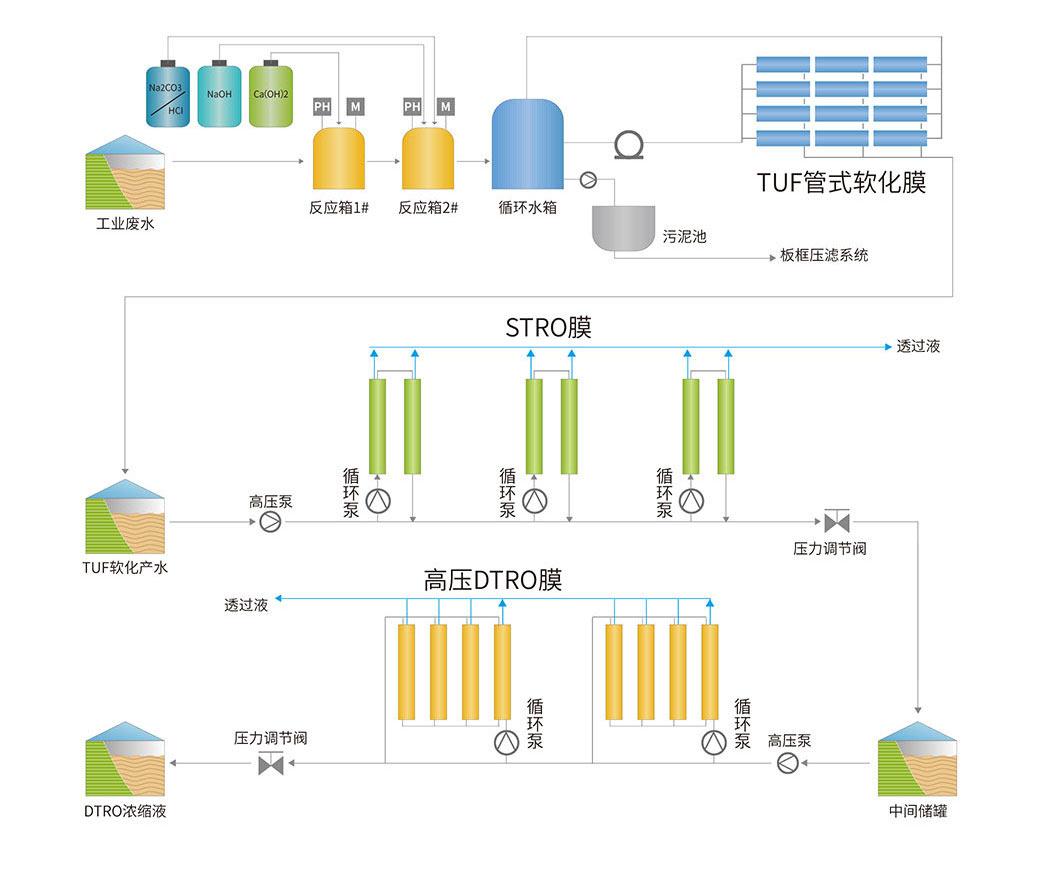

面对市场日益增长的环保零排放需求,碟滤团队开发出适用于垃圾渗滤液回收利用的3.0工艺包,及适用于工业废水零排的4.0工艺包,最高可实现85%~90%高回收率。

垃圾渗滤液焚烧厂3.0工艺包

垃圾渗滤液焚烧厂3.0工艺包可实现85%以上的回收率

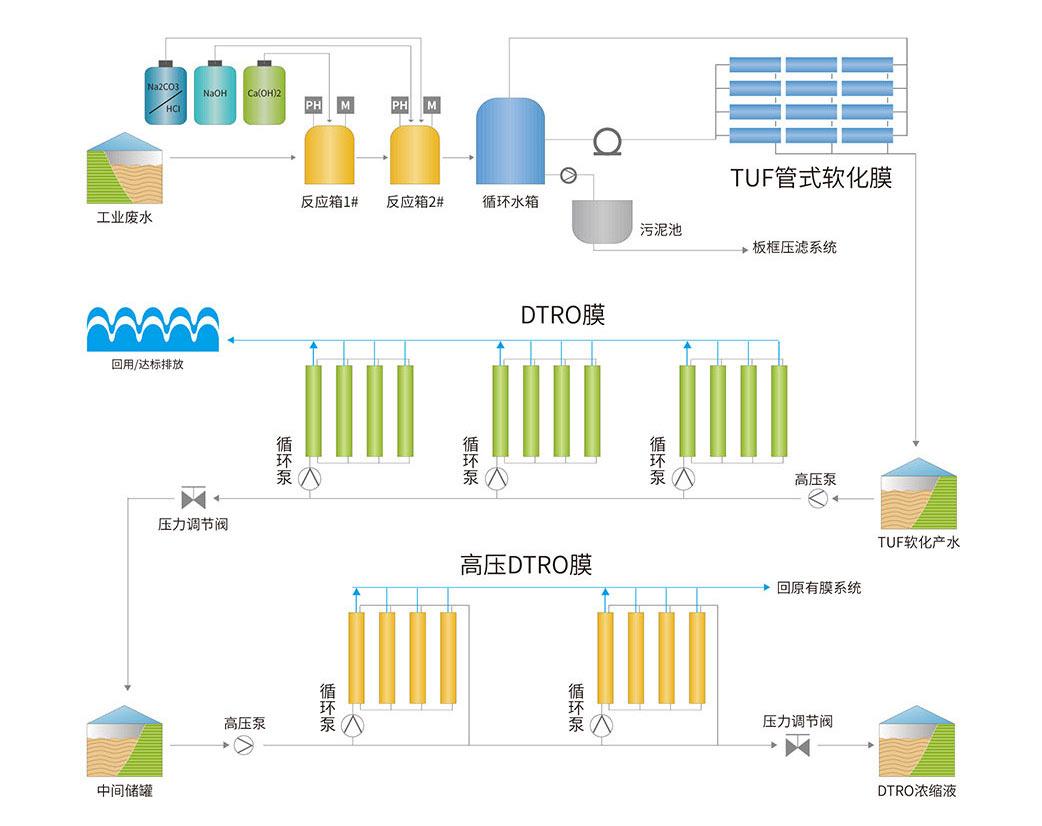

工艺废水零排放4.0工艺包工艺废水零排放4.0工艺包可实现90%以上的回收率
