反渗透设计软件ROSA和Wave使用指南

软件使用之前，我们来回顾一下反渗透系统设计的基本步骤

①确定原水水质类型（水质报告更佳），选用合适的预处理工艺

②确定系统设计的基本需求：产水量、产水水质、回收率等

③确定系统配置及水平衡图：级数、回流（单程/循环）等

④选定合适的膜种类及型号

⑤选择合适的膜通量：综合考虑膜型号及原水水质（参考膜系统设计导则）

⑥计算出相应的膜元件数量：根据膜通量及膜种类（膜面积）

⑦计算出相应的压力容器数量：根据回收率确定压力容器长度

⑧综合考虑三、六、七的情况，按照2:1；5:3经验公式合理安排级间压力容器比列。（比例明显不对，需要调整压力容器总数）

⑨使用设计软件验证、优化上述设计直到满足设计导则要求

一、确定原水水质类型（水质报告更佳），选用合适的预处理工艺

以下是根据RO膜进水水质要求及常见水质类型可能存在污染物情况设计的预处理工艺，仅供参考。

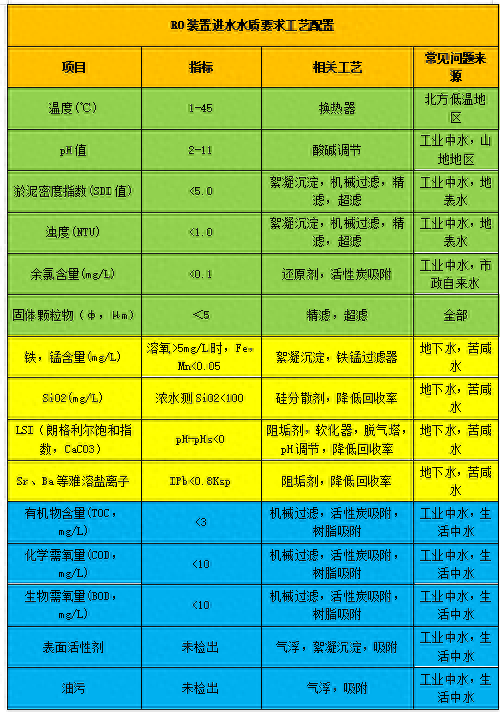

RO装置进水水质要求工艺配置

RO装置进水水质要求工艺配置

常见水质类型预处理工艺

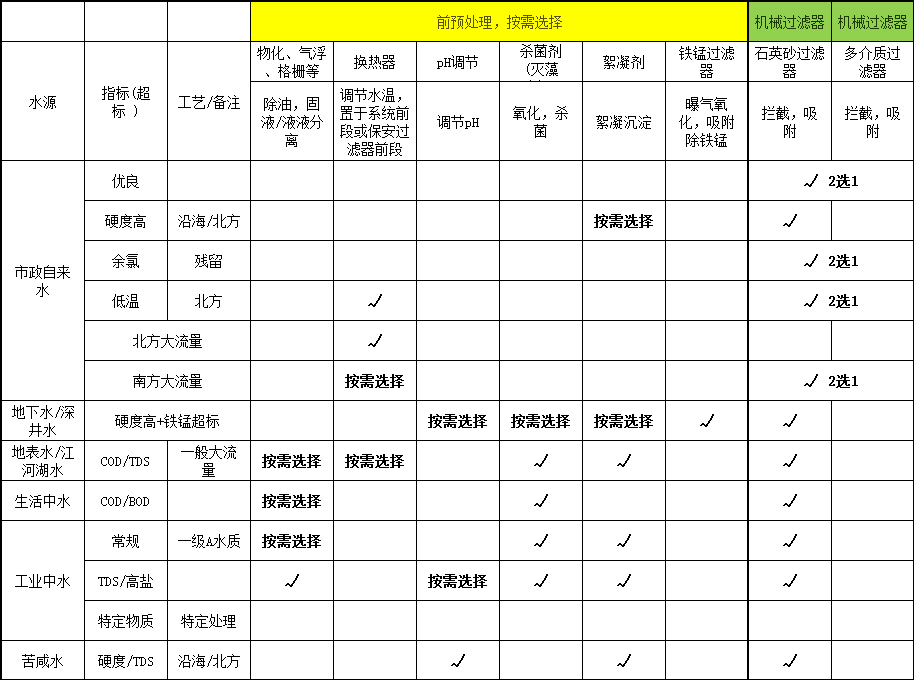

常见水质类型预处理工艺（前）

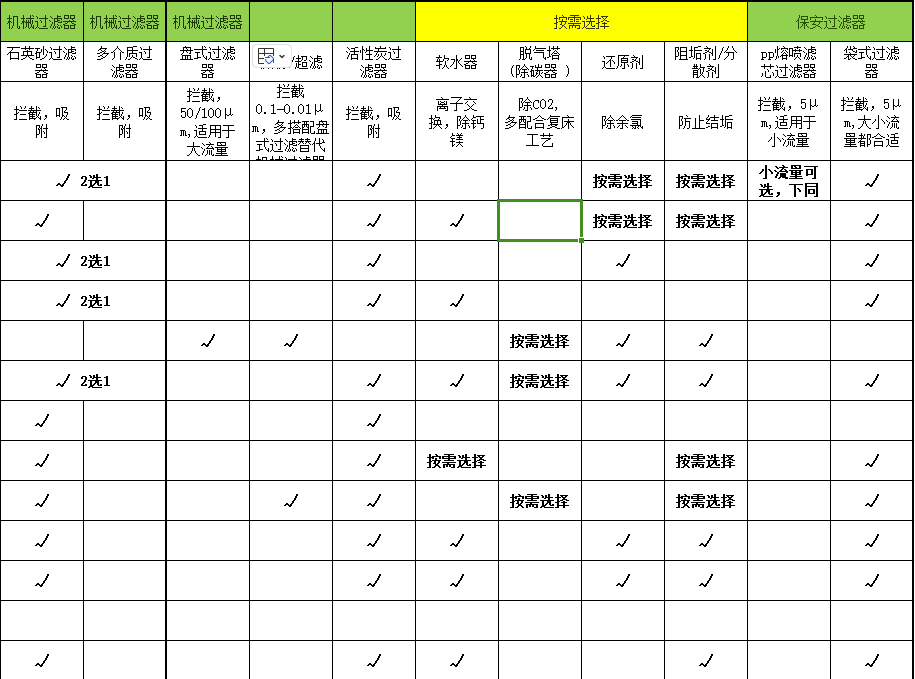

常见水质类型预处理工艺（后）

参考文章：水处理基本知识 从RO装置的进水水质要求看预处理的重要性

二、确定系统设计的基本需求：产水量、产水水质、回收率等

①产水水质：根据电导率或电阻率标准，有无特殊指标要求。

②产水水量：根据人均用水量、生产每小时用水量、每天高峰值用水量等多种情况综合考虑,一般以T/H或T/D表示。

③应用场景：行业属性，有无特殊环境要求。

④场地环境：有无场地布局及施工限制，有无特殊施工作业要求。

⑤特殊要求：客户指定的合理非常规需求---重点关注医疗行业

影响反渗透系统极限回收率的四大因素：

①难溶盐极限回收率：难溶盐溶度积，LSI/SDSI＜0（无阻垢剂）

②浓差极化极限回收率：浓差极化状态下末端膜元件浓水端结垢风险

③系统浓水流量极限回收率：末段的段壳浓水流量应大于首段

④均衡通量极限回收率：可以有效确保各个膜元件的实际回收率

参考文章：水处理基本知识 浅谈RO装置的极限回收率

三、确定系统配置及水平衡图：级数、回流（单程/循环）等

手画草图即可，后期补充完善

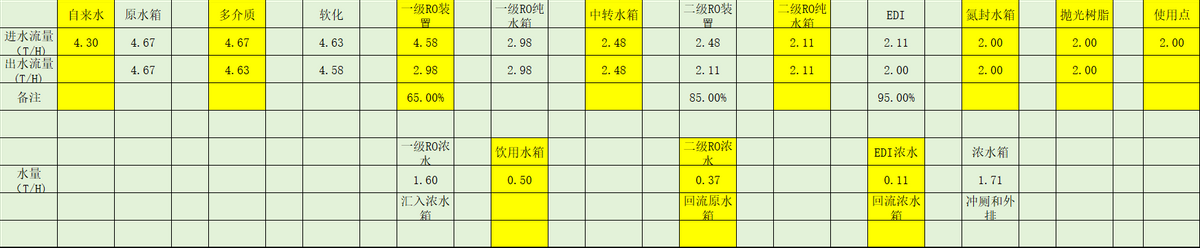

水平衡草图

四、选定合适的膜种类及型号

①膜元件类型（中空纤维、卷式、管式）：一般多选用卷式反渗透膜

②卷式反渗透膜尺寸（2.5；4；8英寸）：工业纯水多选用4/8英寸

③膜种类及应对情况：

苦咸水（BW）/自来水（TW）：低压膜（LE）、超低压膜（XLE）

抗污染（FR）：微生物污染、有机污染

海水（SW）：高流量、高截留率

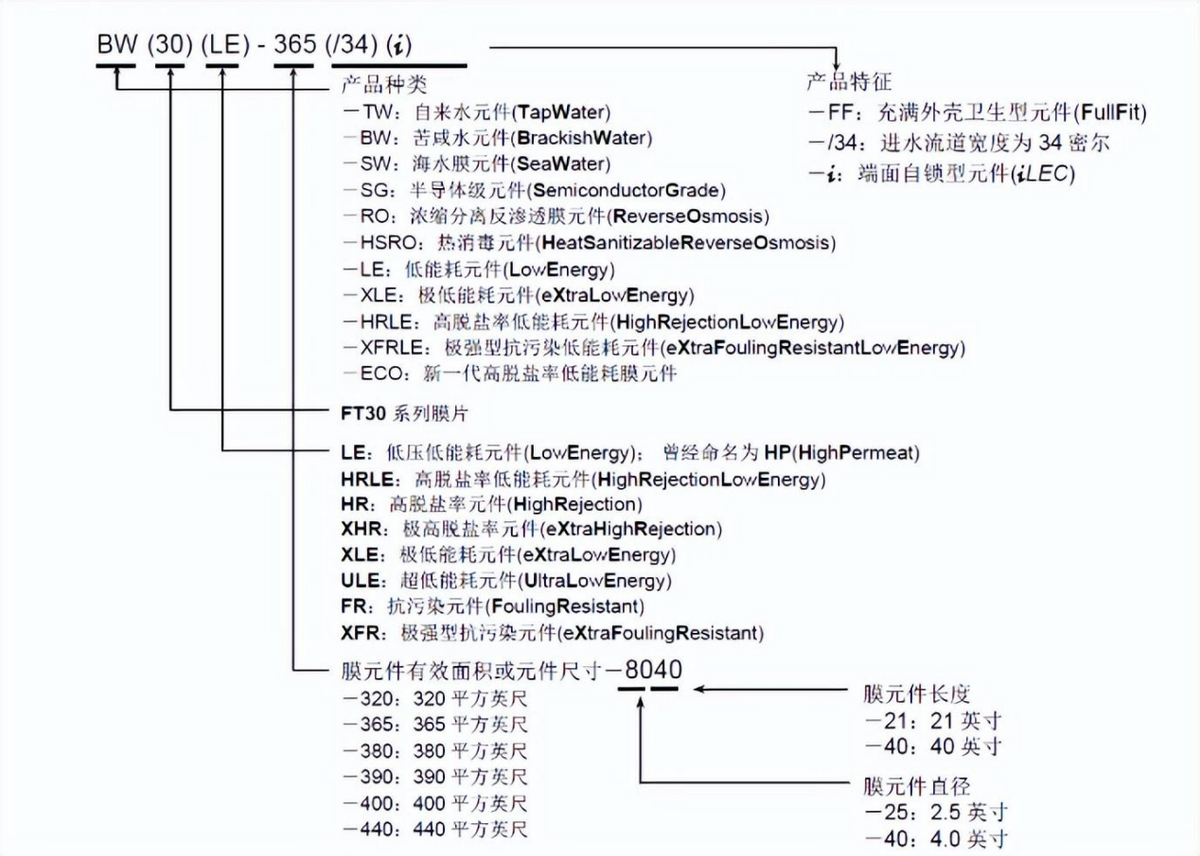

杜邦FilmTec（陶氏DOW）膜元件型号对照表

杜邦FilmTec（陶氏DOW）膜元件型号对照表

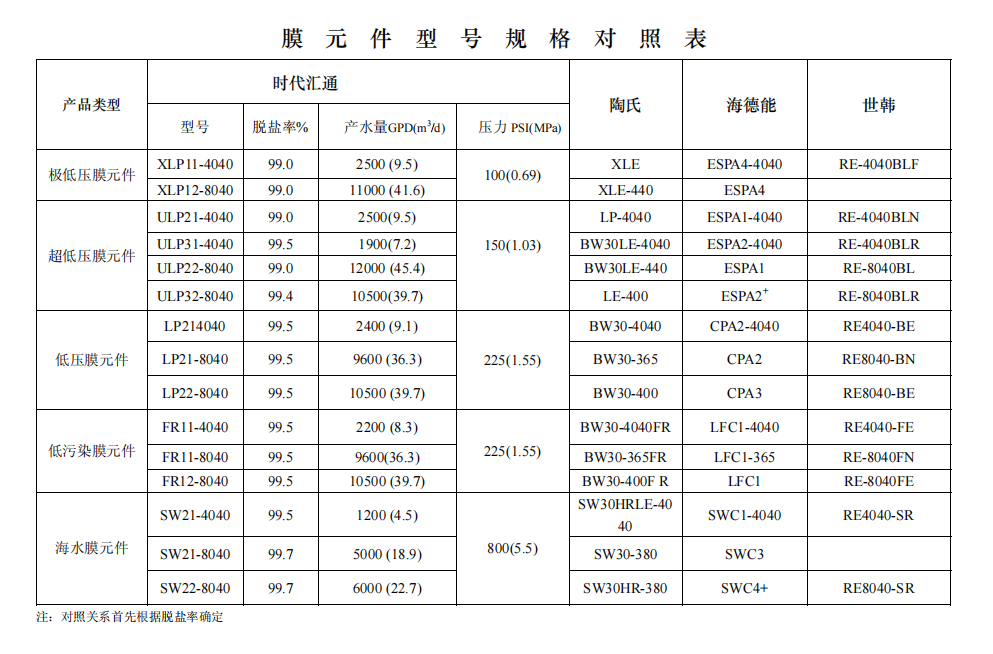

常见RO膜厂家型号对照表

备注：具体的膜型号及参数需要参考各家的技术手册，文章附赠杜邦FilmTec及时代沃顿VONTRON技术手册各一份，自行下载即可，留言关键词：“反渗透设计软件及技术手册”。

参考文章：水处理基本知识 如何选择合适的RO膜

五、选择合适的膜通量：综合考虑膜型号及原水水质（参考膜系统设计导则）

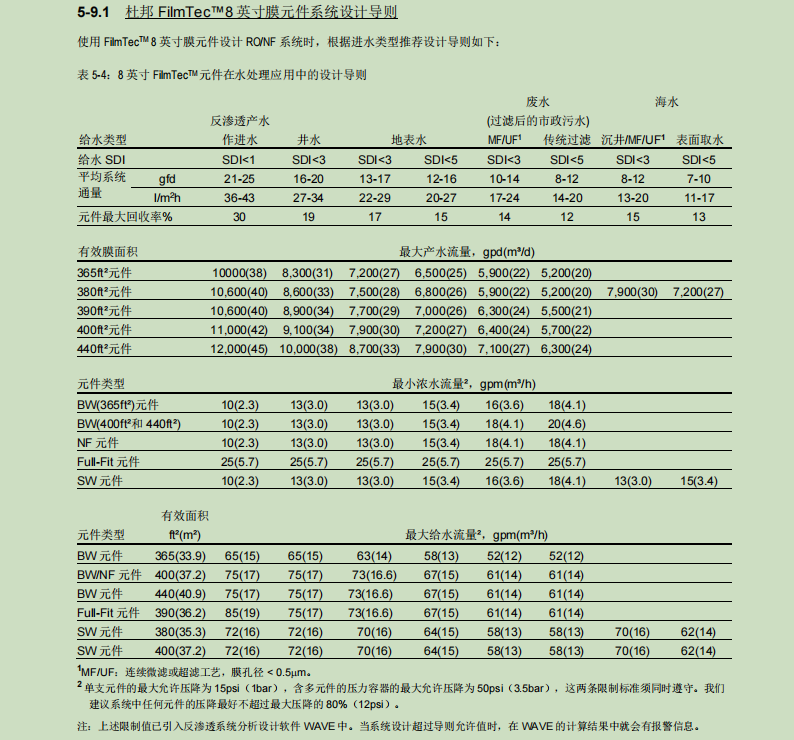

8英寸（8040）膜设计导则

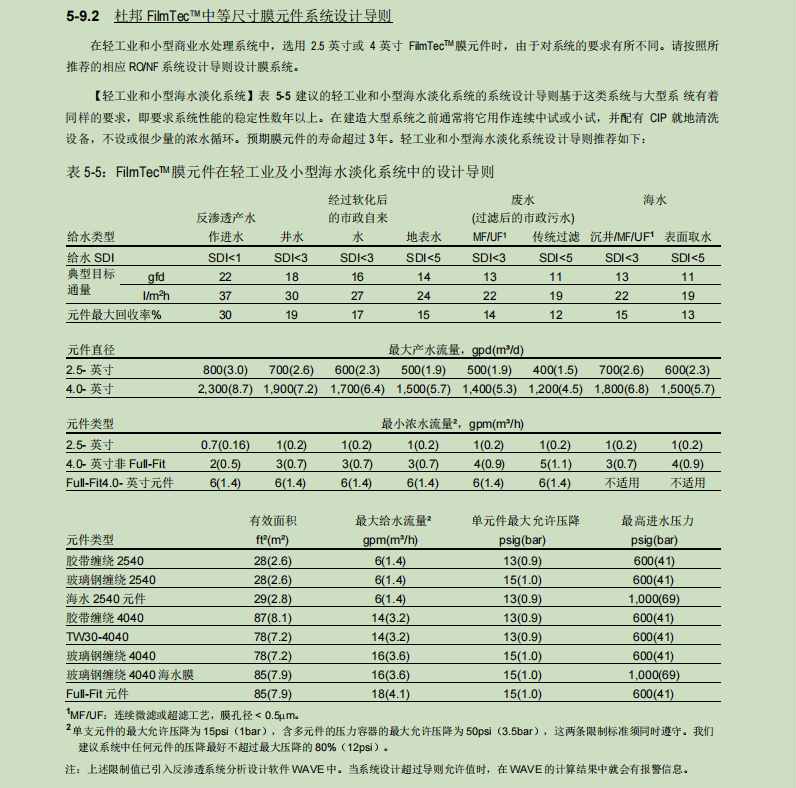

2.5英寸/4英寸（4040）膜设计导则

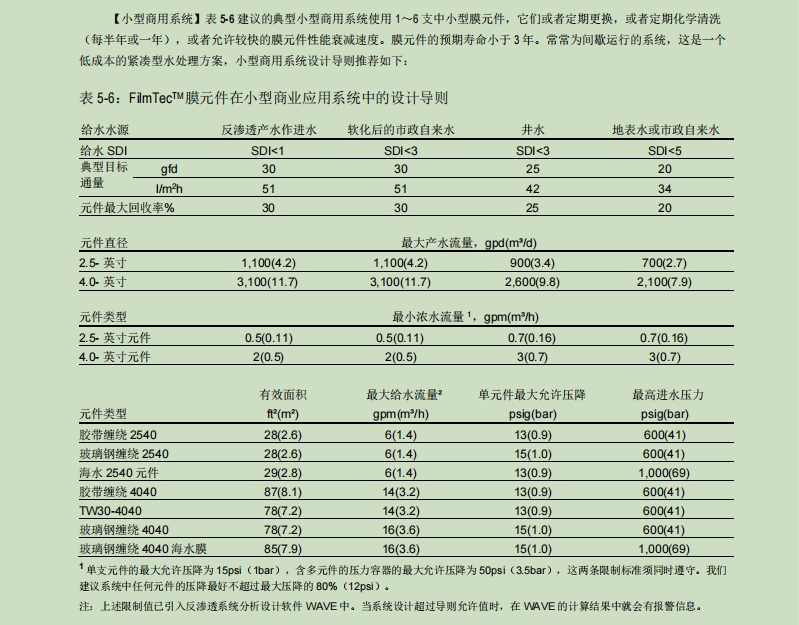

小型商用系统膜设计导则

备注：小型商业系统（1-6支中小型膜元件）以牺牲使用寿命为提前，提高单支膜元件回收率。

六、计算相应的膜元件数量：根据膜通量及膜种类（膜面积）

膜元件数量=产水量（换算成L/H）/（膜通量*膜面积）

七、计算出相应的压力容器数量：根据回收率确定压力容器长度

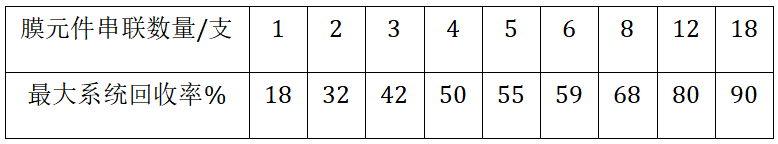

膜元件串联数量限制的最高回收率

膜元件串联数量限制的最高回收率

根据膜元件串联回收率上限表格，可得以下经验公式：

八、综合考虑三、六、七的情况，按照2:1；5:3经验公式合理安排级间压力容器比列。（比例明显不对，需要调整压力容器总数）

九、使用设计软件验证、优化上述设计直到满足设计导则要求

此处有视频，可留言咨询
